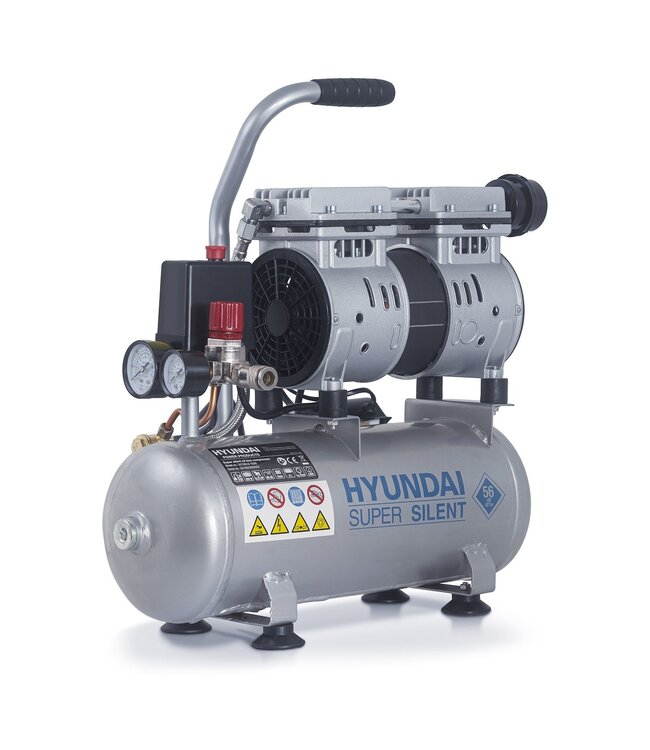

De Hyundai HY-AC550-8S is een draagbare silent compressor voor het leveren van perslucht. De compressor combineert een olievrije 550 Watt motor met een tankinhoud van 8 liter en een maximale tankdruk van 8 bar.
De werkdruk kan met de drukregelaar tot 7 bar worden ingesteld. Twee afzonderlijke manometers tonen de ingestelde werkdruk en de actuele tankdruk. Wanneer de tank voldoende op druk is, schakelt de motor automatisch uit. Zodra de tankdruk afneemt, start de motor automatisch opnieuw.
De compressor bouwt een maximale druk van 8 bar op in de tank. De perslucht wordt opgeslagen in de tank van 8 liter en blijft hierdoor beschikbaar wanneer de motor automatisch is uitgeschakeld.
Het druksysteem werkt automatisch:
Overschrijd nooit de maximaal toegestane druk van de aangesloten luchtslang, persluchtuitrusting of het voorwerp dat met perslucht wordt gevuld.
De elektromotor heeft een ingangsvermogen van 550 Watt en een nominaal toerental van 1.380 omwentelingen per minuut.
Dankzij de olievrije werking hoeft voor het eerste gebruik geen compressorolie te worden gevuld. De compressor werkt op 230 V en 50 Hz en moet op een geaard stopcontact worden aangesloten.
Met de instelknop kan de werkdruk worden afgestemd op de aangesloten persluchtuitrusting. De instelbare werkdruk bedraagt maximaal 7 bar.
Draai de instelknop rechtsom om de werkdruk te verhogen en linksom om deze te verlagen. De ingestelde druk is direct af te lezen op de manometer voor de werkdruk.
De compressor beschikt over twee afzonderlijke drukmeters:
Het geluidsdrukniveau bedraagt 60 dB(A). Het geluidsvermogensniveau bedraagt 76 dB(A). Voor beide waarden geldt een onzekerheidsfactor van 3,0 dB(A).
Draag gehoorbescherming wanneer de werkomgeving of de duur van het gebruik dit vereist.
De compressor is voorzien van een aansluiting voor een luchtslang, een regelknop voor de werkdruk en twee afzonderlijke manometers. Daarnaast beschikt de machine over een olie-/waterafscheider met een eigen aftappunt.
De compressor is uitgerust met:
Een luchtslang wordt niet meegeleverd.
De Hyundai silent compressor heeft een geïntegreerde handgreep waarmee de machine kan worden opgetild en verplaatst. Het gewicht bedraagt 15,2 kg.
Verplaats de compressor uitsluitend aan de handgreep. Trek nooit aan een aangesloten luchtslang om de machine te verplaatsen.
De compressor wordt bediend met een trek-/drukschakelaar. Trek de schakelaar omhoog om de machine in te schakelen en druk deze in om de compressor uit te zetten.
Gebruik altijd de aan-/uitschakelaar om de compressor uit te schakelen. Trek niet direct de stekker uit het stopcontact. Bij correct uitschakelen wordt de persleiding ontlucht. Hierdoor wordt de motor bij de volgende start minder belast.
Voor ingebruikname moet het meegeleverde luchtfilter worden gemonteerd. Controleer daarna of de tank is ontlucht en afgetapt en sluit een geschikte luchtslang correct aan.
Gebruik de compressor uitsluitend:
De compressor heeft IEC-beschermingsklasse I en IP-beschermingsklasse IP20.
Na ieder gebruik moet de tank worden ontlucht en moet het verzamelde vocht worden afgetapt. Draai eerst de werkdruk terug totdat de bijbehorende manometer 0 bar aangeeft. Verwijder vervolgens de aangesloten luchtslang.
Open de aftapschroef langzaam, zodat de druk gecontroleerd uit de tank kan ontsnappen. Wanneer de tankdruk tot onder 0,7 bar is gedaald, kan de schroef volledig worden verwijderd.
Kantel de compressor vervolgens naar voren en beweeg de tank enkele keren heen en weer, zodat het verzamelde vocht kan wegvloeien. Plaats daarna de aftapschroef terug en draai deze stevig vast.
Schakel de compressor uit, verwijder de stekker uit het stopcontact en maak de tank drukloos voordat onderhoud wordt uitgevoerd.
Het voorgeschreven onderhoud bestaat uit:
Reinig de buitenzijde met een vochtige doek. Gebruik geen benzine of andere ontvlambare vloeistoffen voor het reinigen.
Richt de luchtstroom nooit op mensen of dieren en gebruik perslucht niet om kleding te reinigen. Perslucht is niet geschikt om in te ademen. Draag tijdens het werken bij voorkeur een veiligheidsbril.
De werkende delen kunnen tijdens gebruik heet worden. Laat de compressor daarom na gebruik afkoelen. Schakel de machine onmiddellijk uit wanneer de tank lekt en laat deze door een bevoegde technicus repareren.
De compressor is niet ontworpen voor commercieel gebruik.
Ja. De maximale druk in de tank bedraagt 8 bar.
De maximale tankdruk bedraagt 8 bar. Met de drukregelaar kan de werkdruk tot maximaal 7 bar worden ingesteld.
De compressor heeft een tankinhoud van 8 liter.
De olievrije elektromotor heeft een ingangsvermogen van 550 Watt.
Ja. De werkdruk kan met de instelknop worden verhoogd of verlaagd. De ingestelde druk is af te lezen op een afzonderlijke manometer.
Ja. De compressor heeft één manometer voor de werkdruk en één manometer voor de actuele tankdruk.
Ja. De compressor werkt olievrij en hoeft voor het eerste gebruik niet met compressorolie te worden gevuld.
Het geluidsdrukniveau bedraagt 60 dB(A) en het geluidsvermogensniveau 76 dB(A). Voor beide waarden geldt een onzekerheidsfactor van 3,0 dB(A).
Ja. De motor schakelt uit wanneer de tank voldoende op druk is en start automatisch opnieuw wanneer de tankdruk te laag wordt.
Ja. De compressor heeft een geïntegreerde draaghandgreep en weegt 15,2 kg.
Voor ingebruikname moet het meegeleverde luchtfilter worden gemonteerd.
Nee. Een luchtslang staat niet bij de verpakkingsinhoud vermeld.
Ja. Na ieder gebruik moet de tank worden ontlucht en moet het verzamelde vocht via het aftappunt worden verwijderd.
De toegestane omgevingstemperatuur ligt tussen 0 en 40 °C. Gebruik de compressor uitsluitend in een droge en goed geventileerde omgeving.
Nee. De compressor is niet ontworpen voor commercieel gebruik.
